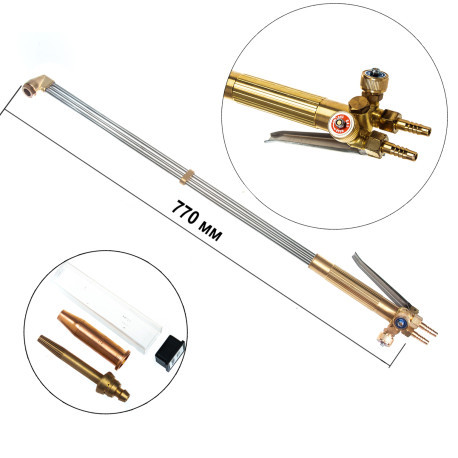

Різак універсальний ПТК Р3-345ПУ, кут головки 110, L-770 BF

Універсальний подовжений різак Р3-345ПУ внутрішньосоплового змішування газів призначений для ручного кисневого різання листового та сортового металопрокату з низьковуглецевих сталей завтовшки до 300 мм. Різак має підвищену надійність конструкції, яка досягається завдяки штампованим латунним елементам різання.

Різак може працювати на пропані та ацетиліні. Вибір газу залежить від встановлених газозмішувальних мундштуків. Мундштуки мають три запірні пояски, які запобігають перетіканню газів і забезпечують змішування газів безпосередньо в мундштуці, забезпечуючи безпечне використання. Різак постачається з розбірним люндштуком No2PM. Тиск газу на вході та витрата залежить від встановленого мундштука. В інструкції з експлуатації вказані орієнтовні дані.

Маркування розбірних пропанових/нерозбірних ацетиленових мундштуків і товщина розрізаного металу:

• No0PM/0А (3–10 мм).

• No1PM/1А (8-15 мм).

• №2PM/2А (15–30 мм).

• No3PM/3А (30–50 мм).

• No4PM/4А (50–100 мм).

• No5PM/5А (100–200 мм).

• №6PM/6А (200–300 мм).

Особливості:

• Кут нахилу головки різання 110° і подовжена конструкція різака допоможуть виконувати роботи у важкодоступних місцях.

• Різак не вимагає встановлення вогнеперешкоджувальних клапанів.

• Різак укомплектований ніпелями, що дає змогу використовувати гумотканинні рукави з внутрішнім діаметром 6 і 9 мм без додаткових перехідників, накидними гайками M16х1,5 для подавання кисню і M16х1,5LH для подавання пального газу.

• Товар постачається в індивідуальному пакованні, що виключає бій і забезпечує збереження комплектації під час транспортування та зберігання на складі.

• Застосовуваний горючий газ: Пропан-Бутан, Ацетилен.

• Товщина розрізаного металу, мм: до 300.

• Тиск кисню на вході, МПА (кгс/см2):2,5–10.

• Тиск пропану на вході, МПА (кгс/см2):0,4-1,5.

• Тиск ацетилену на вході, МПА (кгс/см2):0,30–0,50.

• Витрата кисню, м3/год: 44-33,2.

• Витрата пропану, м3/год:0,41–0,86.

• Витрата ацетилену, м3/год:0,025-1,5.

• Виготовлення: Розкішне/Клапанне.

• Кут нахилу головки різання: 110°.

• Довжина різання, мм: 770.

• Вага нетто, кг: 0,9.

Комплектація

• Різак подовжений Р3-345ПУ, L=700 — 1 шт.

• Мундштук пропановий No2PM — 1 шт.

• Ніпель універсальний діаметром 6/9 мм — 2 шт.

• Гайка накидна M16х1,5 — 1 шт.

• Гайка накидна M16х1,5LH — 1 шт.

• Посібник з експлуатації — 1 шт.
