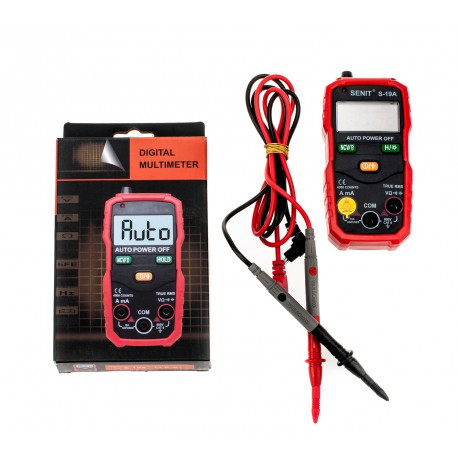

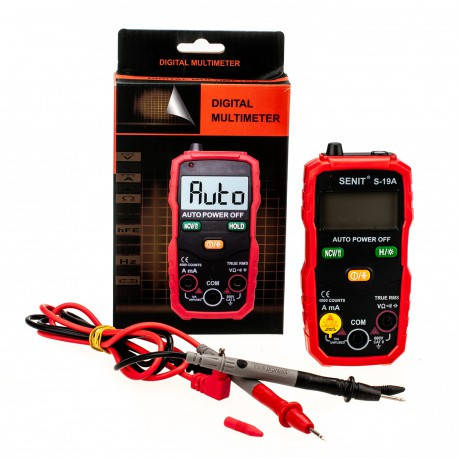

Цифровий мультиметр DIGITAL MULITIMETER BF

Введення Цей продукт являє собою цифровий мультиметр з автоматичним перемиканням діапазонів і істинним середньоквадратичним значенням із живленням від батареї та РК-дисплеєм на 4000 відрахунків.  Інформація з безпеки Щоб уникнути можливого ураження електричним струмом, загоряння або травм, будь ласка, прочитайте усю інформацію з безпеки перед використанням продукту.  Будь ласка, використовуйте продукт тільки відповідно до вказівок, інакше захист, що забезпечується продуктом, може бути порушений.  · Вивчіть корпус перед використанням продукту.  Шукайте тріщини або без пластику.  Уважно огляньте ізоляцію навколо клем.  Вимірювання має проводитися в допустимому діапазоні вимірювання.  Не використовуйте продукт поруч із вибухобезпечним газом, парою, а також у вологому або вологому середовищі.  · Коли вимірювана напруга перевищує 36 В постійного або 25 В змінного струму, оператор має бути досить обережним, щоб уникнути ураження електричним струмом. «Неправильне використання режиму або діапазону може призвести до небезпеки, будьте обережні.« OL» буде відтворюватися на дисплеї, коли  вхід поза допустимим діапазоном.  Низький рівень заряду батареї призведе до помилкових показань.  Замініть батарейки, якщо кришка батарейного відсіку встановлена неправильно.

Кнопки з інструкціями Натисніть цю кнопку більш ніж 2 секунди, щоб увімкнути або вимкнути продукт.  HE Виріб автоматично вимикається через 15 хвилин бездіяльності, а вбудований звуковий сигнал видає 5 звукових сигналів за 1 хвилину перед автоматичним вимкненням живлення.  Він може перемикатися на перевірку ємності.  Натисніть один раз, щоб утримувати поточне мовлення на дисплеї.  O/PIOH Натисніть кнопку на кілька секунд, вона може увімкнути підсвітку.  Продовжуйте натискати цю кнопку, щоб увійти в режим тестування NCV. У цьому режимі ви маєте натискати кнопку завжди.  Він не може використовувати функцію NCV, коли ви під'єднуєте дроти до струмової клеми.  NCV/клацніть кнопку один раз, щоб увімкнути ліхтарик.  І натисніть ще раз, щоб вимкнути.  Вимірювання

Вимірювання постійної/змінної напруги (> 0,8 В) 1. Тільки за напруги вище 0,8 В цей продукт відтворюватиме дисплей.  2. Вставте червоний дріт у клему V2), а чорний дріт — у клему COM.  3. Напруга постійного або змінного струму буде узгоджена автоматично.  4. Торкніться щупами правильних контрольних точок ланцюга, щоб виміряти напругу.  5. Врахуйте виміряну напругу на дисплеї.  Вимірювання опору 1. Вставте червоний дріт у клему V2-), а чорний дріт — у клему COM.  2. Міра опору буде узгоджена автоматично.  3. Торкніться щупами потрібних контрольних точок ланцюга, щоб виміряти опір.  4. Рахуйте виміряний опір на дисплеї.  Перевірка цілісності ланцюга 1. Вставте червоний дріт у клему V2), а чорний дріт — у клему COM.  2. Міра безперервності буде узгоджена автоматично.  3. Піднесіть щупи до потрібних контрольних точок ланцюга.  4. Вбудований зумер видасть звуковий сигнал, коли опір нижчий за 502, що вказує на коротке замикання, водночас загориться центральний світлодіодний індикатор.  Проверка NCV 1. Продовжуйте натискати кнопку NCV, щоб увійти в режим NCV.

2. Тримайте продукт і переміщайте його, вбудований зумер видасть звуковий сигнал, коли внутрішній датчик виявить поблизу напругу змінного струму. Чим вища напруга, тим швидше видає звуковий сигнал, тоді як центральний світлодіодний індикатор блимає.  Перевірка на струм 1. Під'єднайте червоний дріт до клеми «A mA», а чорний дріт до клеми «COM». Вимірювання струму буде автоматично узгоджене, коли ви вставляєте дроти. 2. Доторкніться датчиками до правильних контрольних точок.  схеми вимірювання сили струму.  3. Врахуйте виміряний струм на дисплеї.  4. Коли ви вводите струм понад 2 AMP, час тестування має бути менш ніж 3 секунди.  5. Коли датчики перебувають у поточному терміналі, але у вас немає операцій, цей продукт сигналізуватиме що 4 секунди, щоб нагадати, що ви перебуваєте в поточному режимі.  (Примітка: у струму немає запобіжника для захисту, будь ласка, не проводьте тест на перевантаження.) Перевірка місткості 1. Натисніть кнопку живлення, натисніть кнопку впродовж декількох секунд, щоб перемкнути-F для перевірки ємності.  2. Вставте чорний зонд у гніздо «COM», вставте червоний зонд у гніздо. 3. Протестуйте об'єкт і прочитайте цифри на екрані. Примітка: під час тестування великої ємності потрібен час, щоб зробити цифри стабільними. Перед перевіркою ємності очистьте>  всі ємності з високою напругою V і переконайтеся, що це ясно. Технічні характеристики 66

Загальні характеристики Дисплей 4000 вимірювань Діапазон значень Ture RMS Авто/Рагове утримання даних Матеріал ABS Швидкість оновлення підсвітки Ліхтарик Індикація низького заряду батареї Автоматичне живлення Електричні характеристики Діапазон функцій Роздільна здатність Точність Макс. 0,001 В A000 0,01 В A00'0t + (0,5% + 3) 0,1 В A00S A0  '00t A00S 0.001V A000' 0.01V A00'0t 400.0V ACV + (1.0% + 3) A00S AI'O A00S 999.9mA AI 0.1mA AC мА 66696 ACA 9.999A 0.001A + (1,0% + 3) A  . DCMA 999,9 мА 0,1 мА 66696 DCA 0,001 A + (2,0% + 4) A. V660

Функція Діапазон Роздільна здатність Точність Макс. 4.000KN 0.001KO + (1.5% + 3) 40.00KO 0.01KO Resistanc 400.0KO UXI'O 0.001M2 40MQ 4.000MQ 40.00MQ 0.01MQ ± (1.5% + 3) 201F 0.01NF ± (10% +  40) 2000F 0,1 нФ Емкость 2 мкФ InF + (2,5% + 20) nce 20 мкФ 10 нФ 200 мкФ 100 нФ 2000 мкФ luF + (5% + 10) Безперервність NCV Частотна характеристика в режимах змінного струму: 40 Гц ~ 1 кГц Характеристики довкілля Температура Робоча вологість Температура Вологість <75%  Зберігання 0,09 ~ 07-% 08>

Введення Цей продукт являє собою цифровий мультиметр з автоматичним перемиканням діапазонів і істинним середньоквадратичним значенням із живленням від батареї та РК-дисплеєм на 4000 відрахунків.  Інформація з безпеки Щоб уникнути можливого ураження електричним струмом, загоряння або травм, будь ласка, прочитайте усю інформацію з безпеки перед використанням продукту.  Будь ласка, використовуйте продукт тільки відповідно до вказівок, інакше захист, що забезпечується продуктом, може бути порушений.  · Вивчіть корпус перед використанням продукту.  Шукайте тріщини або без пластику.  Уважно огляньте ізоляцію навколо клем.  Вимірювання має проводитися в допустимому діапазоні вимірювання.  Не використовуйте продукт поруч із вибухобезпечним газом, парою, а також у вологому або вологому середовищі.  · Коли вимірювана напруга перевищує 36 В постійного або 25 В змінного струму, оператор має бути досить обережним, щоб уникнути ураження електричним струмом. «Неправильне використання режиму або діапазону може призвести до небезпеки, будьте обережні.« OL» буде відтворюватися на дисплеї, коли  вхід поза допустимим діапазоном.  Низький рівень заряду батареї призведе до помилкових показань.  Замініть батарейки, якщо кришка батарейного відсіку встановлена неправильно.

Кнопки з інструкціями Натисніть цю кнопку більш ніж 2 секунди, щоб увімкнути або вимкнути продукт.  HE Виріб автоматично вимикається через 15 хвилин бездіяльності, а вбудований звуковий сигнал видає 5 звукових сигналів за 1 хвилину перед автоматичним вимкненням живлення.  Він може перемикатися на перевірку ємності.  Натисніть один раз, щоб утримувати поточне мовлення на дисплеї.  O/PIOH Натисніть кнопку на кілька секунд, вона може увімкнути підсвітку.  Продовжуйте натискати цю кнопку, щоб увійти в режим тестування NCV. У цьому режимі ви маєте натискати кнопку завжди.  Він не може використовувати функцію NCV, коли ви під'єднуєте дроти до струмової клеми.  NCV/клацніть кнопку один раз, щоб увімкнути ліхтарик.  І натисніть ще раз, щоб вимкнути.  Вимірювання

Вимірювання постійної/змінної напруги (> 0,8 В) 1. Тільки за напруги вище 0,8 В цей продукт відтворюватиме дисплей.  2. Вставте червоний дріт у клему V2), а чорний дріт — у клему COM.  3. Напруга постійного або змінного струму буде узгоджена автоматично.  4. Торкніться щупами правильних контрольних точок ланцюга, щоб виміряти напругу.  5. Врахуйте виміряну напругу на дисплеї.  Вимірювання опору 1. Вставте червоний дріт у клему V2-), а чорний дріт — у клему COM.  2. Міра опору буде узгоджена автоматично.  3. Торкніться щупами потрібних контрольних точок ланцюга, щоб виміряти опір.  4. Рахуйте виміряний опір на дисплеї.  Перевірка цілісності ланцюга 1. Вставте червоний дріт у клему V2), а чорний дріт — у клему COM.  2. Міра безперервності буде узгоджена автоматично.  3. Піднесіть щупи до потрібних контрольних точок ланцюга.  4. Вбудований зумер видасть звуковий сигнал, коли опір нижчий за 502, що вказує на коротке замикання, водночас загориться центральний світлодіодний індикатор.  Проверка NCV 1. Продовжуйте натискати кнопку NCV, щоб увійти в режим NCV.

2. Тримайте продукт і переміщайте його, вбудований зумер видасть звуковий сигнал, коли внутрішній датчик виявить поблизу напругу змінного струму. Чим вища напруга, тим швидше видає звуковий сигнал, тоді як центральний світлодіодний індикатор блимає.  Перевірка на струм 1. Під'єднайте червоний дріт до клеми «A mA», а чорний дріт до клеми «COM». Вимірювання струму буде автоматично узгоджене, коли ви вставляєте дроти. 2. Доторкніться датчиками до правильних контрольних точок.  схеми вимірювання сили струму.  3. Врахуйте виміряний струм на дисплеї.  4. Коли ви вводите струм понад 2 AMP, час тестування має бути менш ніж 3 секунди.  5. Коли датчики перебувають у поточному терміналі, але у вас немає операцій, цей продукт сигналізуватиме що 4 секунди, щоб нагадати, що ви перебуваєте в поточному режимі.  (Примітка: у струму немає запобіжника для захисту, будь ласка, не проводьте тест на перевантаження.) Перевірка місткості 1. Натисніть кнопку живлення, натисніть кнопку впродовж декількох секунд, щоб перемкнути-F для перевірки ємності.  2. Вставте чорний зонд у гніздо «COM», вставте червоний зонд у гніздо. 3. Протестуйте об'єкт і прочитайте цифри на екрані. Примітка: під час тестування великої ємності потрібен час, щоб зробити цифри стабільними. Перед перевіркою ємності очистьте>  всі ємності з високою напругою V і переконайтеся, що це ясно. Технічні характеристики 66

Загальні характеристики Дисплей 4000 вимірювань Діапазон значень Ture RMS Авто/Рагове утримання даних Матеріал ABS Швидкість оновлення підсвітки Ліхтарик Індикація низького заряду батареї Автоматичне живлення Електричні характеристики Діапазон функцій Роздільна здатність Точність Макс. 0,001 В A000 0,01 В A00'0t + (0,5% + 3) 0,1 В A00S A0  '00t A00S 0.001V A000' 0.01V A00'0t 400.0V ACV + (1.0% + 3) A00S AI'O A00S 999.9mA AI 0.1mA AC мА 66696 ACA 9.999A 0.001A + (1,0% + 3) A  . DCMA 999,9 мА 0,1 мА 66696 DCA 0,001 A + (2,0% + 4) A. V660

Функція Діапазон Роздільна здатність Точність Макс. 4.000KN 0.001KO + (1.5% + 3) 40.00KO 0.01KO Resistanc 400.0KO UXI'O 0.001M2 40MQ 4.000MQ 40.00MQ 0.01MQ ± (1.5% + 3) 201F 0.01NF ± (10% +  40) 2000F 0,1 нФ Емкость 2 мкФ InF + (2,5% + 20) nce 20 мкФ 10 нФ 200 мкФ 100 нФ 2000 мкФ luF + (5% + 10) Безперервність NCV Частотна характеристика в режимах змінного струму: 40 Гц ~ 1 кГц Характеристики довкілля Температура Робоча вологість Температура Вологість <75%  Зберігання 0,09 ~ 07-% 08>
